LET OP: dit zijn fiches van de Katana voor de amerikaanse markt dus sommige onderdelen kunnen verschillen van modellen zoals gevoerd in Europa of Engeland.
Onderaan kun je klikken op de onderdeelnummers om de prijs op te zoeken (alleen in US-dollars!)

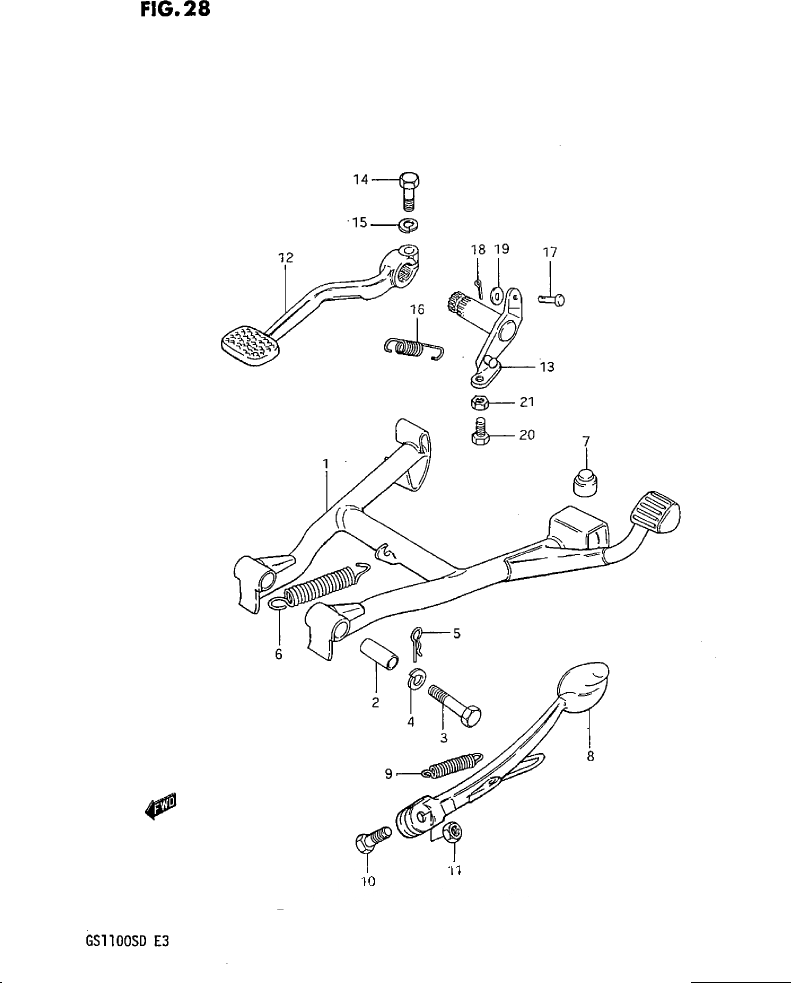

'83 GS(X)1100SD Katana - stand..

Qty Required
Notes

1 42100-49301
STAND, CENTER
1

2 09180-10040
SPACER (10.7X15.9X38)
2

3 09101-10018
BOLT
2

4 08321-21108
LOCK WASHER
2

5 09385-10001
CLIP
2

6 09443-20001
SPRING
1

7 09321-10001
CUSHION
1

8 42310-49300
STAND, PROP
1

9 09443-17008
SPRING
1

10 09100-10067
BOLT (10X30)
1

11 08310-22108
NUT
1

12 43111-49310
PEDAL, BRAKE
1

13 43120-49301
ARM, BRAKE PEDAL ROD
1

14 01107-08308
BOLT
1

15 08321-21088
LOCK WASHER
1

16 09443-12022
SPRING
1

17 09200-06037
PIN
1

18 04111-20158
COTTER PIN
1

19 08322-21068
WASHER
1

20 01107-06208
BOLT
1

21 08310-11068
NUT
2
