<< Klik op gewenste groep om afbeelding van onderdelen zichtbaar te maken.
LET OP: dit zijn fiches van de Katana voor de amerikaanse markt dus sommige onderdelen kunnen verschillen van modellen zoals gevoerd in Europa of Engeland.
Onderaan kun je klikken op de onderdeelnummers om de prijs op te zoeken (alleen in US-dollars!)

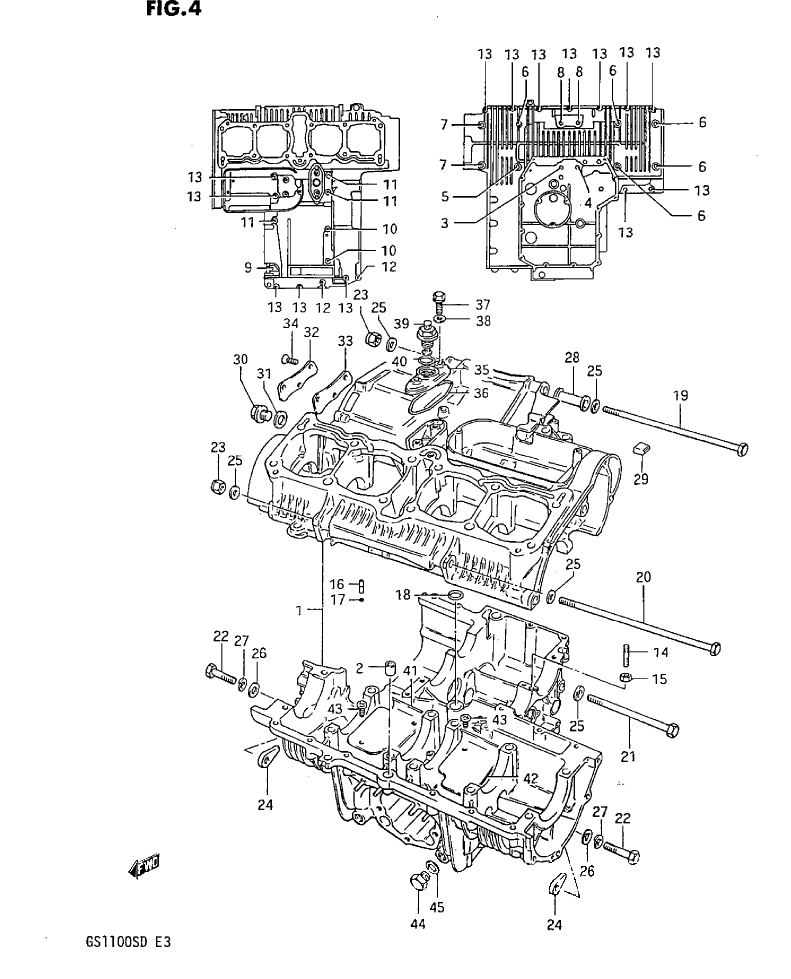

'83 GS(X)1100SD Katana - crankcase..

Qty Required
Notes


1 11300-49870
CRANKCASE SET
1

2 09206-13001
.PIN
2

3 09103-08059
.BOLT (8X155)
1

4 09103-08020
.BOLT (8X125)
1

5 09103-08009
.BOLT (8X100)
1

6 01517-08905
.BOLT (8X90)
5

7 01517-08655
.BOLT (8X65)
2

8 01517-08605
.BOLT (8X60)
2

9 01517-08505
.BOLT (8X50)
1

10 01517-06855
.BOLT (6X85)
2

11 01517-06755
.BOLT (6X75)
3

12 01517-06555
.BOLT (6X55)
2

13 01517-06405
.BOLT (6X40)
14

14 01421-06358
.STUD BOLT
1

15 08316-16068
.NUT
1

16 09364-05005
.NOZZLE, OIL GALLERY
1

17 09280-03003
.O RING
1

18 09280-13001
.O RING
1

19 09104-10014
BOLT (10X225)
1

20 09104-10013
BOLT (10X250)
1

21 09100-10078
BOLT (10X165)
1

22 09104-10015
BOLT (10X60)
2

23 09159-10028
NUT
3

24 09159-10020
NUT
2

25 08322-11108
WASHER
6

26 09160-10005
WASHER
2

27 08321-21108
LOCK WASHER
2

28 11610-49300
SPACER
1

29 11252-25000
RUBBER PAD, CRANKCASE
1

30 09247-14012
PLUG, OIL CHECK
1

31 09168-14004
GASKET
1

32 11394-45000
CAP, OIL GALLERY
1

33 11497-45000
GASKET
1

34 02122-06168
SCREW
3

35 16445-45010
HOUSING, SWITCH
1

36 16448-45000
O RING
1

37 01517-06255
BOLT
2

38 09168-06009
WASHER
2

39 37820-45060
SWITCH, OIL PRESSURE
1

40 09280-19001
O RING
1

41 11521-49200
PLATE, OIL SEPARATER RH
1

42 11522-49200
PLATE, OIL SEPARATER LH
1

43 02112-06088
SCREW
4

44 09247-14022
PLUG, ENGINE OIL
2

45 09168-14004
WASHER
2
